門頭屏店面滾動字幕顯示屏幕安裝步驟怎么安裝
2019-04-10 08:25:56 來源：建聯LED顯示屏 點擊：22099 喜歡：0
門頭屏、店面滾動字幕、顯示屏幕怎么安裝，安裝步驟是什么，不同類型功能的led顯示屏安裝方法各不一樣，一般來說LED顯示屏安裝方式有鑲嵌式、落地式、懸掛式、壁掛式、支撐式、支柱式等。本文主要介紹戶外LED顯示屏固定框架槽鋼和角鋼、 框架 、箱體、橫．豎帶、信號線、電源、控制卡、系統、調試等方面的常規安裝知識。
(1)將6.3槽鋼和50x50角鋼按設計要求截取，在角鋼的一側用電鉆鉆孔，然后用絲錐擴成M8的螺孔，在槽鋼和角鋼的連接處鉆M8光孔。
(2) 將截好的槽鋼和角鋼連接起來。首先將槽鋼反向扣在平面上，其數量為每兩箱體中間放一根槽鋼。然后在上面放兩根角鋼，角鋼的放置前后寬度為一個箱體的寬度。并用M8的螺桿連接起來。
(3) 其余三面都按上述方法加工。
2、組裝框架
(1) 取兩根槽鋼放置于已焊好的外框架上，上面放上第一步組裝好的槽鋼和角鋼排子，兩側留有一定距離。
(2) 將槽鋼焊于外框架上，然后將排子焊在槽鋼上。
(3) 其余三面焊接方法與上面兩步相同，最后組成一個符合標準尺寸的框架。

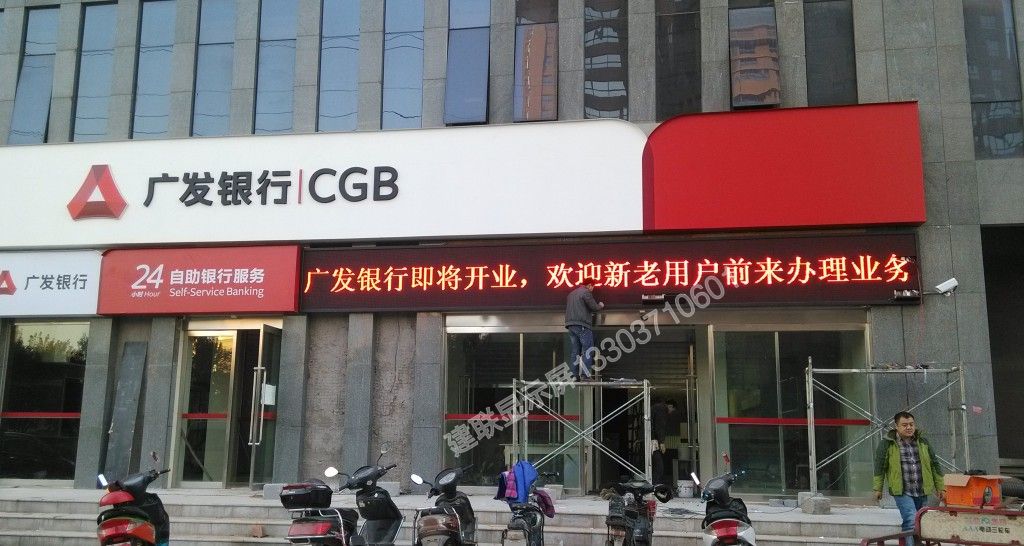

門頭屏店面滾動字幕顯示屏幕怎么安裝
3、安裝箱體
框架安裝完畢后，由底層中間開始安裝箱體，相鄰箱體間用專用十字連接片固定，固定后整個顯示屏的 X、Y、Z 方向自動對齊。
4、安裝橫．豎帶
(1)先將豎帶兩端用角鋼連接，用M8螺栓固定；
(2)將豎帶放在底排的槽鋼上，中間用1M長的螺栓固定，兩端焊接在槽鋼上。
(3)在強度要求滿足的條件下，根據維修要求，在適當位置焊接一條橫帶。
5、連接信號線
箱體安裝完畢后要用信號線將各個箱體連接起來，信號線為扁平16線，連接時注意信號線不要接反。
門頭屏店面滾動字幕顯示屏幕怎么安裝
6、安裝電源
按每四個字用一個電源來確定電源個數，然后在后面的背帶上用電鉆鉆孔，用M3.2的自攻螺絲固定，最后把5V電源接到箱體上。
將每個電源的220V電源線用滿足線徑要求的銅線連接在一起，注意做好防護，不要發生短路現象。
7、連接控制卡
將接收卡和轉接卡按適當位置安裝，安裝時一定要做到牢固，安全可靠。
8、安裝系統
安裝計算機和發送卡，并安裝控制大屏幕所需的軟件。
門頭屏店面滾動字幕顯示屏幕怎么安裝
9、通電調試
10、檢查無誤后通電，啟動華海測試軟件
(1) 用十字線走全屏 , 檢查不受控點和連帶點 .
(2)分別用橫線、豎線、斜線測試。
(3)全屏點亮 , 檢查盲點 , 缺色點。
(4)對于全彩LED顯示屏進行色彩測試 , 檢查灰度級別。
門頭屏店面滾動字幕顯示屏幕怎么安裝
